Linh kiện cần có
Module DAC PCM5102A (có chân SCK/BCK/DIN/LCK, LOUT/ROUT)
Module KCX_BT_EMITTER V1.7
Dây hàn, thiếc, mỏ hàn, kìm cắt

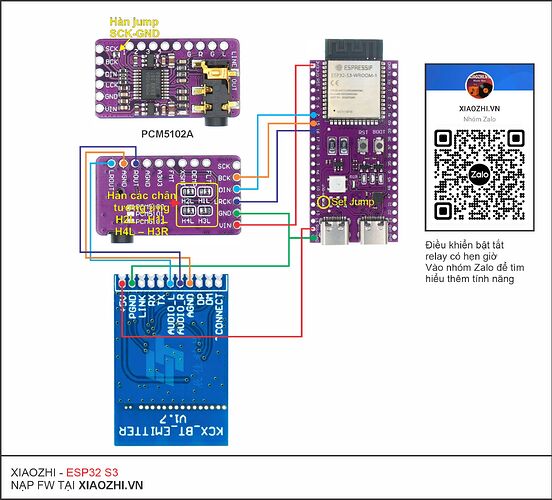

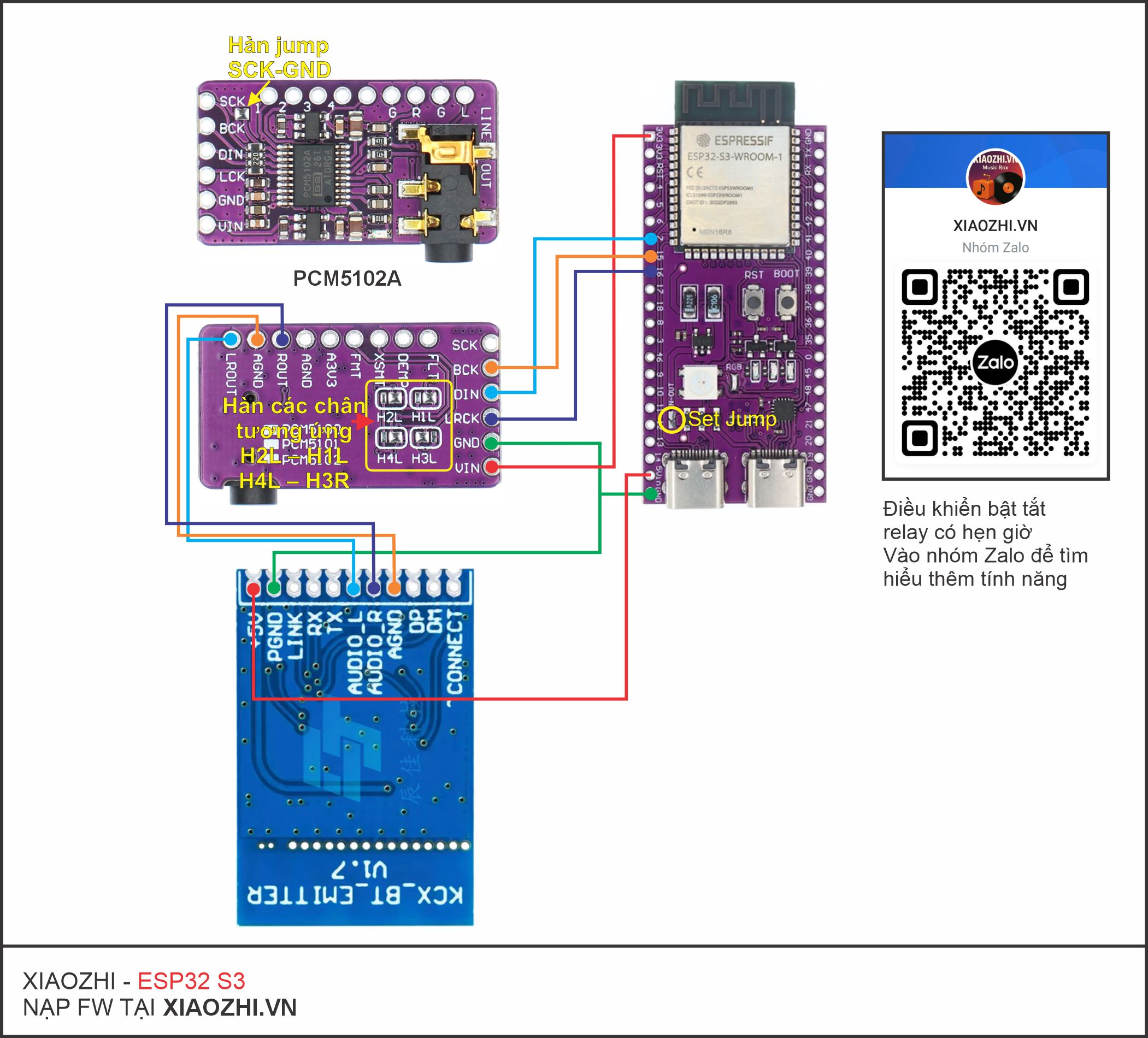

Đấu PCM5102A sang KCX_BT_EMITTER
PCM5102A xuất âm analog (AUX). Module KCX_BT_EMITTER sẽ lấy tín hiệu analog để phát Bluetooth.
Nối LOUT và ROUT của PCM5102A sang chân audio input tương ứng trên KCX_BT_EMITTER (theo đúng vị trí trên ảnh).
Nối GND chung giữa PCM5102A và KCX_BT_EMITTER.
